Valvole a sfera

La valvola a sfera GALLOPPINI consente un campo di impiego molto vasto per le caratteristiche tecniche impiegate nella costruzione e per l’accurata scelta dei materiali. Infatti è particolarmente adatta per: acqua fredda o calda, gas naturale, metano, idrocarburi, oli minerali, oli combustibili, solventi, aria compressa, vapore saturo a 10 ate. Unica controindicazione sono quei fluidi non compatibili con l’ottone (vedi tabella resistenza alla corrosione dei materiali usati).

Le principali caratteristiche comuni a tutti i tipi di valvole a sfera sono:

  • asta montata dall’interno, atta a prevenirne l’estrazione e lo scoppio
  • doppia tenuta corpo-raccordo
  • filettature secondo UNI ISO 228 e UNI ISO 10226-1-2

Nella costruzione dei componenti delle valvole vengono impiegati i seguenti materiali:

  • Ottone CW617N – UNI EN 12165
  • doppia tenuta corpo-raccordo
  • Ottone CW614N – UNI EN 12164

Qualità garantita 100% made in Italy.

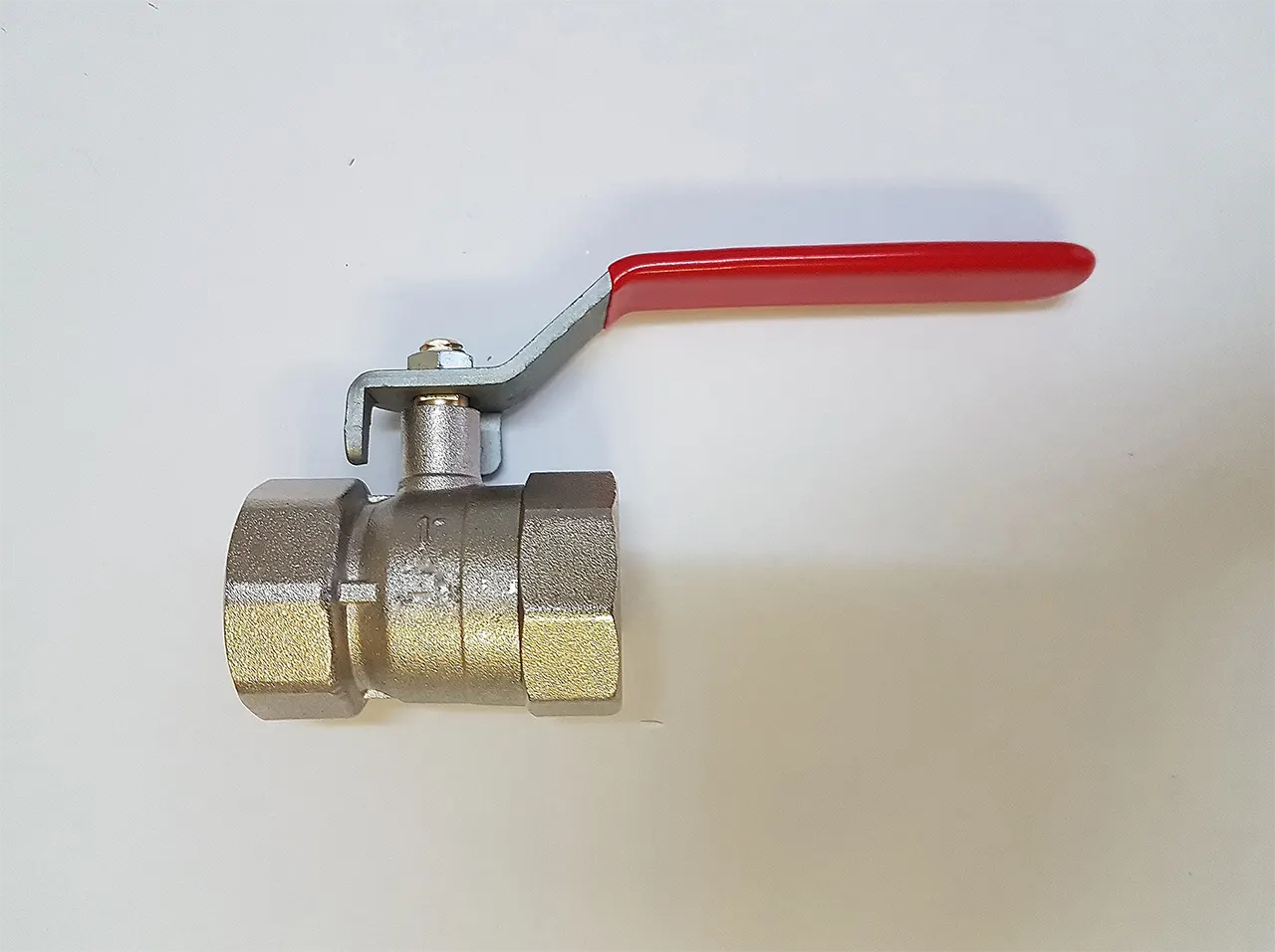

ART. 100

ART. 100F Variante con farfalla

Ø 1/2” 3/4” 1” 1”1/4 1”1/2 2” 2”1/2 3” 4” 5” 6”
PN 25 25 25 25 25 25 10 10 10 10 10
30/240 20/100 20/60 12/36 9/27 20 12 12 8 2 2

Valvola a sfera a passaggio ridotto F/F con leva, filettatura UNI ISO 228

+100°C

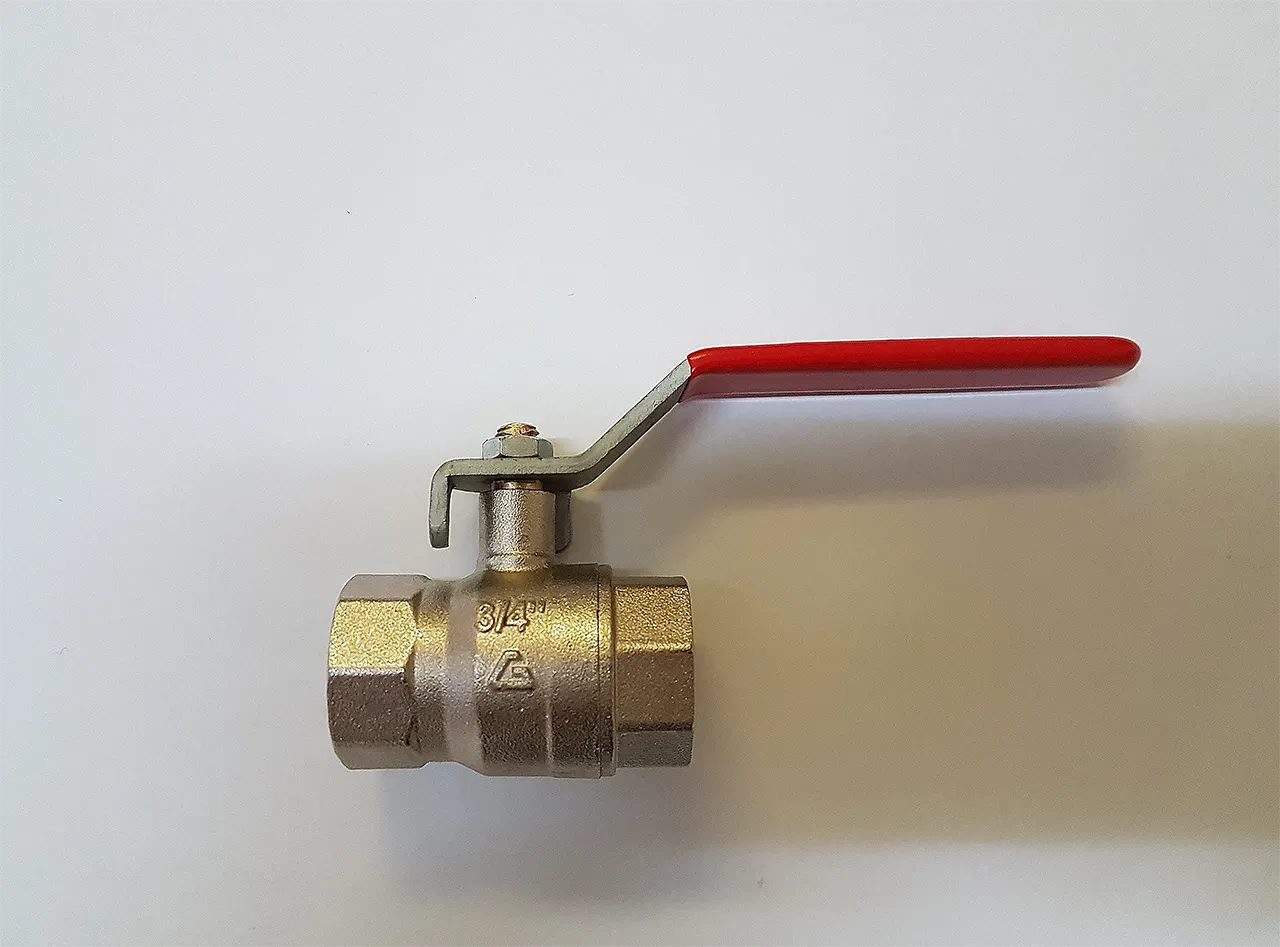

ART. 105

ART. 105F Variante con farfalla

Ø 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2” 2”1/2 3” 4” 5”
PN 20 25 25 25 25 25 25 20 20 20 20
30/240 25/125 20/60 16/48 9/27 6/18 12 12 5 2 2

Valvola a sfera passaggio parziale F/F con leva, filettatura UNI ISO 228

+100°C

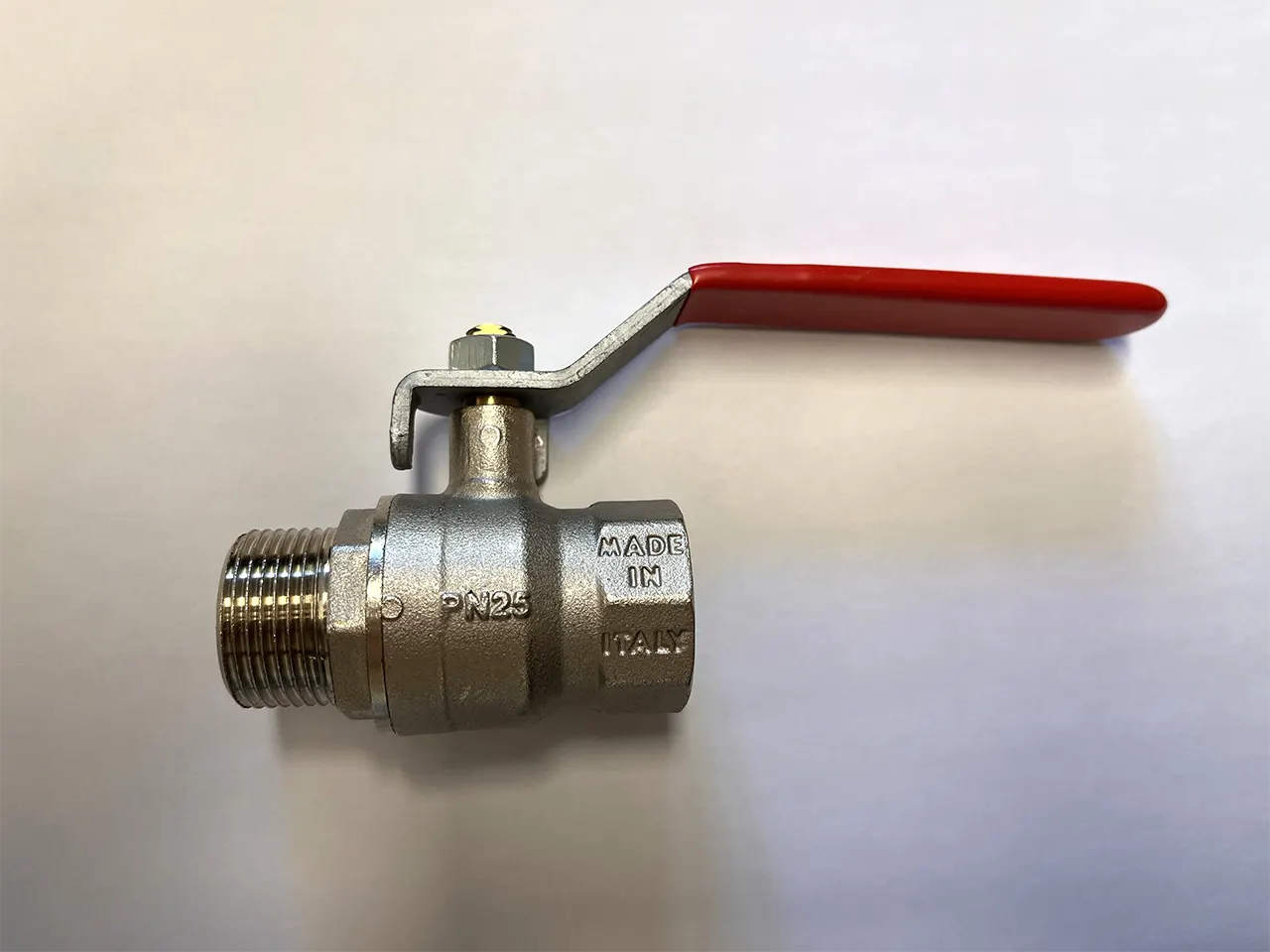

ART. 110

ART. 110F Variante con farfalla

Ø 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2” 2”1/2 3” 4” 5”
PN 20 25 25 25 25 25 25 20 20 20 -
30/240 25/125 20/60 14/42 8/24 4/24 10 8 4 2 -

Valvola a sfera passaggio parziale M/F con leva, filettatura UNI ISO 228

+100°C

ART. 115

ART. 115F Variante con farfalla

Ø 1/4” 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2” 2”1/2 3” 4” 5”
30/150 30/150 30/90 20/60 10/30 8/24 4/12 10 8 4 2 -
PN 40 40 40 40 40 40 40 40 25 25 25 -

Valvola a sfera passaggio totale F/F con leva, filettatura UNI ISO 10226-1-2 / UNI ISO 228

+100°C

ART. 120

ART. 120F Variante con farfalla

Ø 1/4” 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2” 2”1/2 3” 4” 5”
PN 40 40 40 40 40 40 40 40 - - - -
30/300 30/300 30/250 20/120 10/120 7/42 4/48 10 - - - -

Valvola a sfera passaggio totale M/F con leva, filettatura UNI ISO 10226-1-2 / UNI ISO 228

+100°C

ART. 135F

Ø 3/8” 1/2” 3/4” 1” 1”1/4
PN 25 25 25 25 25
30/150 30/90 20/60 14/42 5/25

Valvola a sfera a pass. totale femmina con raccordo per collettori, con farfalla, filettatura UNI ISO 228

+100°C

ART. 140F

Ø 3/4”x 3/4”
PN 25
20

Valvola a sfera, passaggio totale, filetto maschio, con dado girevole femmina, con farfalla, filettatura UNI ISO 228

+100°C
